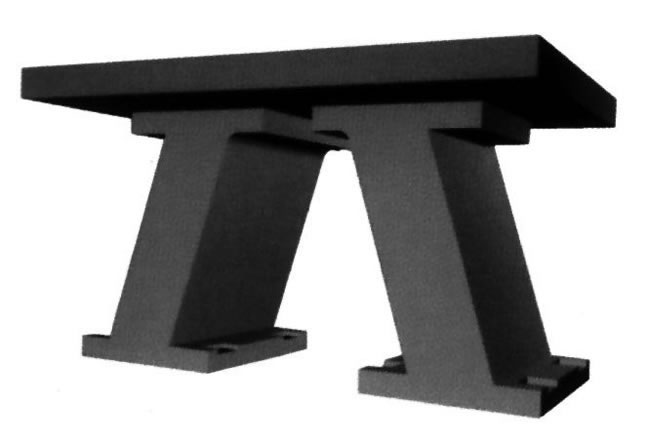

Défense de quai en caoutchouc type π

Défense de quai en caoutchouc type π

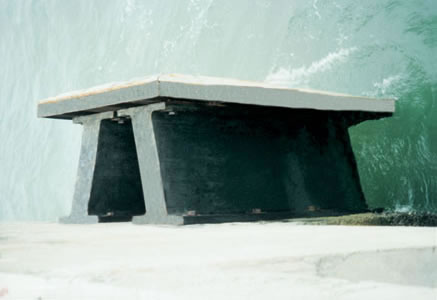

La défense de quai en caoutchouc de type π est généralement installée sur un quai ou directement sur le navire afin de prévenir la force générée par la collision. Elle permet de préserver tant le quai que les flancs du vaisseau contre les risques de dommage.

Caractéristiques
1. La partie supérieure de la défense de quai se caractérise par sa surface étendue et permet ainsi de réduire la force de surface.
2. Offrant une grande capacité d'absorption de la force mais une faible force de réaction, cette défense de quai est adapté aux quais de grande taille.
3. L'espacement entre les deux bras de fixation est ajustable. La compression nominale peut atteindre 52,2%.
4. La défense de quai en caoutchouc de type π peut être installée soit de façon verticale, soit de façon horizontale.
5. La manille UHMWPE ou en nylon pour la plaque de protection dispose d'un faible coefficient de friction ce qui facilite l'accostage du bateau.
6. Facile à installer et à entretenir.

Spécifications
(unité: mm)

Spécifications a b c d e f g h i j
H600 1500 600 150 500 200 1500 500 65 370 500
H800 1500 800 100 600 100 1700 600 70 460 500
H1000 2000 1000 250 700 100 2000 700 75 550 600
H1250 2500 1250 325 800 250 2450 800 75 650 850

Longueur et dimension d'installation pour la défense de quai en caoutchouc type π
L=1500mm

Spécifications H600 H800 H1000 H1250
a 1500 1500 1500 1500
b 700 700 700 700
c 1000 1000 1000 1000
d 700 700 700 700
e 150 150 150 150
f 150 150 150 150

L=2000mm

Spécification H600 H800 H1000 H1250
a 2000 2000 2000 2000
b 650 650 650 650
b1 550 550 550 550
c 1500 1500 1500 1500
d 600 600 600 600
e 150 150 150 150
f 150 150 150 150

L=2500

Spécifications H600 H800 H1000 H1250
a 2500 2500 2500 2500
b 550 550 550 550
b1 600 600 600 600
b2 550 550 550 550
c 2000 2000 2000 2000
d 850 850 850 850
e 150 150 150 150
f 150 150 150 150

L=3000

Spécification H600 H800 H1000 H1250
a 3000 3000 3000 3000
b 550 550 550 550
b1 600 600 600 600
b2 500 500 500 500
b3 550 550 550 550
c 2500 2500 2500 2500
d 700 700 700 700
e 200 200 200 200
f 150 150 150 150
Défense de quai en caoutchouc type π
Longueur(m) Performance Force de réaction élevée (C0) Type standard (C1) Force de réaction faible 1 (C2) Force de réaction élevée 2 (C3)
Force de réaction(t) Absorption de l'énergie (t-m) Force de réaction (t) Absorption de l'énergie(t-m) Force de réaction (t) Absorption de l'énergie (t-m) Force de réaction (t) Absorption de l'énergie (t-m)
1.0 46.2 10.6 39.6 9.1 33.0 7.6 26.4 6.0
1.5 69.3 15.9 59.4 13.6 49.5 11.3 39.6 9.1
2.0 92.4 21.2 79.2 18.1 66.0 15.1 52.8 12.1
2.5 115.5 26.5 99.0 22.7 82.5 18.9 66.0 15.1
3.0 138.6 31.8 118.8 27.2 99.0 22.7 79.2 18.1
Longueur (m) Perfor-
mance
Force de réaction élevée (C0) Modèle standard (C1) Faible force de réaction 1 (C2) Faible force de réaction 2 (C3)
Force de réaction(t) Absorption de l'énergie (t-m) Force de réaction(t) Absorption de l'énergie (t-m) Force de réaction(t) Absor-
ption de l'énergie (t-m)
Force de réaction(t) Absorption de l'énergie (t-m)
1.0 61.6 18.8 52.8 16.1 44.0 13.4 35.2 10.8
1.5 92.4 28.2 79.2 24.2 66.0 20.2 52.8 16.1
2.0 123.2 37.6 105.6 32.3 88.0 26.9 70.4 21.5
2.5 154.04 47.0 132.0 40.3 110.0 33.6 88.0 26.9
3.0 184.8 56.4 158.4 48.4 132.0 40.3 105.6 32.3
Longueur (m) Performance Force de réaction élevée (GP0) Standard Type 1 (GP1) Standard Type 2 (GP2)
Force de réaction(t) Absorption de l'énergie (t-m) Force de réaction(t) Absorption de l'énergie (t-m) Force de réaction (t) Absorption de l'énergie (t-m)
1.0 77.0 31.9 66.0 27.4 55.0 22.8
1.5 115.5 47.9 99.0 41.0 82.5 34.2
2.0 154.0 63.8 132.0 54.7 110.0 45.6
2.5 192.5 79.8 165.0 68.4 137.0 57.0
3.0 231.5 95.8 198.0 82.1 165.0 68.4
Longueur(m) Performance Force de réaction élevée (GP0) Standard Type 1 (GP1) Standard Type 2 (GP2)
Force de réaction(t) Absorption de l'énergie (t-m) Force de réaction(t) Absorption de l'énergie (t-m) Force de réaction(t) Absorption de l'énergie (t-m)
1.0 96.3 49.9 82.5 42.8 68.8 35.6
1.5 144.4 74.8 123.8 64.1 103.1 53.4
2.0 192.5 99.8 165.8 85.5 137.5 71.3
2.5 240.6 124.7 206.3 106.9 171.9 89.1
3.0 288.8 149.6 247.5 128.3 206.3 106.9

Hengsheng est une entreprise spécialisée dans la production et la commercialisation de défense cylindrique pour bateau et pour remorqueur. Nous vous proposons également, la défense de bord verticale en élastomère ou le joint d'étanchéité en caoutchouc, le rejet d'eau en caoutchouc et divers articles et accessoires destinés aux industries automobile, maritime et ferroviaire.
