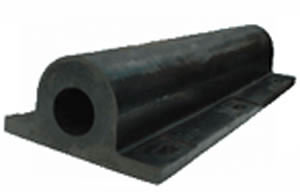

Défense profilée en élastomère, Défense en élastomère modèle GD

Défense profilée en élastomère, Défense en élastomère modèle GD

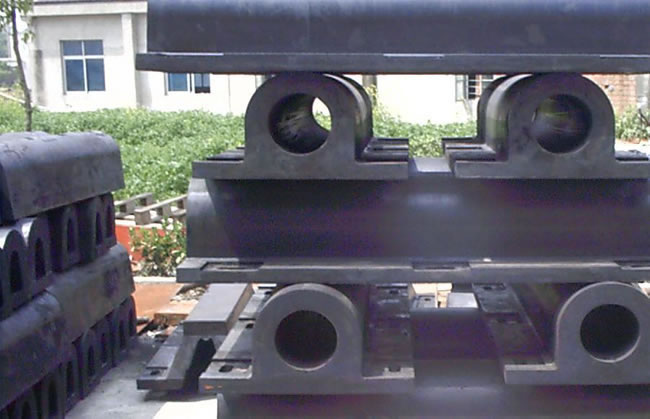

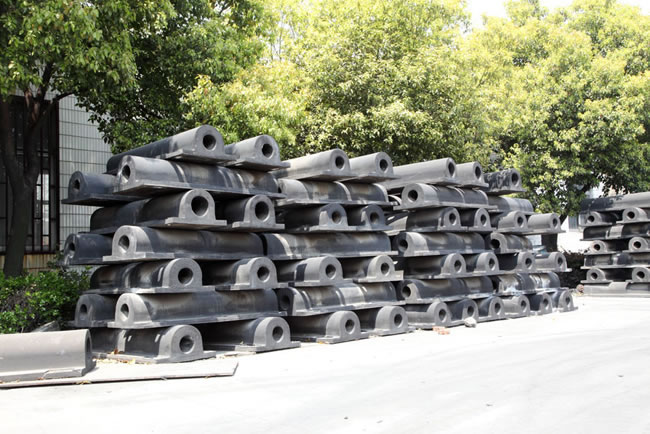

La défense profilée en élastomère est le plus souvent amarrée sur le quai ou directement sur un navire pour éviter que le quai, comme la bateau, soient endommagés au moment du mouillage et de l'accostage. La défense permet d'opposer une résistance à la force générée par la collision au moment de l'accostage.

Caractéristiques
1. Ce modèle de défense profilée en élastomère offre une plus grande absorption d'énergie que la défense semi-circulaire. Nos clients peuvent opter pour un modèle non-standard.
2. Ce produit offre une grande force de résistance et une longue durée de vie.

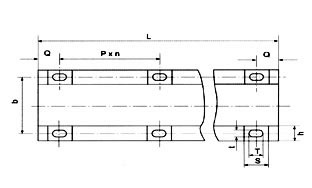

Spécifications


Unité: mm

Modèle H B b L Q P S h T t n
GD280H×1000L 280 540 (600) 430 (490) 1000 150 700 165/170 120 82/90 41/45 1
GD280H×1500L 280 540 (600) 430 (490) 1500 150 600 165/170 120 82/90 41/45 2
GD280H×2000L 280 540 430 2000 145 570 165 120 82 41 3
GD280H×2500L 280 540 430 2500 150 550 165 120 82 41 4
GD300H×1000L 300 600 490 1000 150 700 165 120 90 45 1
G300H×1500L 300 600 490 1500 150 600 165 120 90 45 2
GD300H×2000L 300 600 490 2000 145 570 165 120 90 45 3
GD300H×2500L 300 600 490 2500 150 550 165 120 90 45 4

Nous pouvons fabriquer des modèles de défense non-standards pour répondre aux besoins spécifiques de chaque client.

Performance

Modèle Force de résistance à la compression (%) Spécifications
Force de réaction (KN) Absorption de l'énergie (KJ) Tolérance%
GD280H×1000L 50 371.0 14.0 ±10
GD280H×1500L 557.0 21.0
GD280H×2000L 742.0 28.0
GD280H×2500L 927.5 35.0
GD300H×1000L 441.0 17.6
G300H×1500L 661.5 26.4
GD300H×2000L 882.0 35.2
GD300H×2500L 1102.5 44.0

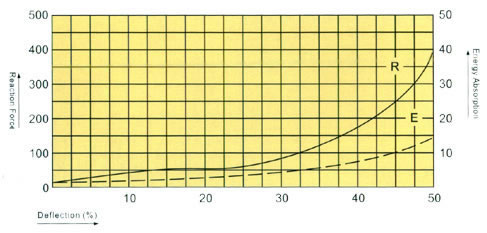

Spécifications de l'inclinaison
Défense profilée en élastomère, GD280H×1000L

Déformation / Performance Résistance à la déformation en compression 50%
Force de réaction (KN) Absorption de l'énergie (KJ) Tolérance
Modèle standard 371 14.0 ±10%

Défense profilée en élastomère, GD300H×1500L

Déformation / performance Résistance à la déformation en compression 50%
Force de réaction (KN) Absorption de l'énergie(KJ) Tolérance
Modèle standard 661.5 26.5 ±10%

Installation

Spécifications/Dimensions/Dénomination ① Cheville ② Coussin ③ Enchâssements
D J S H m n N U V Q P R d e a b L T t G
GD280H M36 95 80 23 119 126 22 6 43 58 62 25 M36 50 85 125 360 9 10 85
GD300H M39 110 90 26 119 126 22 6 43 58 62 25 M39 50 85 125 390 9 10 110

Hengsheng est un producteur de défense profilée en élastomère situé en Chine. Nous proposons également la défense cylindrique en élastomère, la défense de bord verticale, la défense pneumatique en élastomère et bien d 'autres types de défense maritime.
